激光刻蝕機的原理與激光打標機的原理相同，都是通過高能量、高密度的激光光束照射材料，通過掃描剝離的方式去除材料表面，形成線路、圖案、文字等。那么為何激光打標機只用幾萬元錢，而激光刻蝕機則動輒數十萬呢？元祿光電從激光刻蝕機的結構成本解讀激光刻蝕機多少錢一臺。

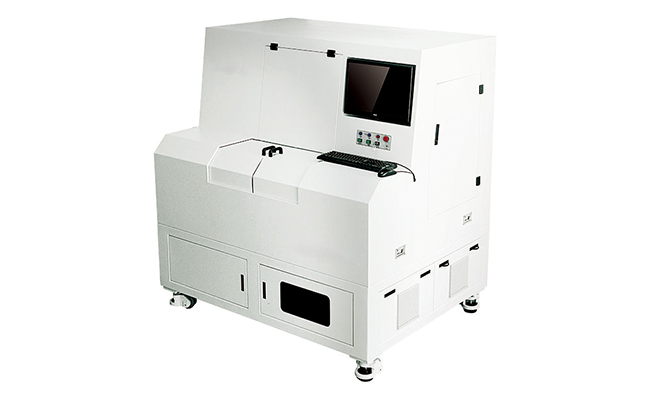

激光刻蝕機

解析激光刻蝕機的結構，我們首選需要知道的是激光刻蝕機的用途，針對的材料及作用。激光刻蝕機與激光打標機價格差異大的主要影響因素所在，正是因為用途不一樣，其設計的結構也就有很大的差異性。

激光打標機主要是針對金屬、塑料等材料表面加工，形成圖案、文字、二維碼等信息，其適用性廣泛，從日常生活用品到航空航天工業均有建樹；而激光刻蝕機主要的功能用途是針對導電玻璃基底、導電薄膜基底刻蝕出線路或劃線，形成斷路或形成一定的阻值，從而達到蝕刻的目的，常見的用途有觸摸屏行業銀獎、ITO導電玻璃/薄膜刻蝕，太陽能行業鈣鈦礦電池ITO、FTO、碳粉激光刻蝕等。

激光刻蝕機組成包含有光學系統、機械系統、控制系統、視覺系統、電器系統、外部組成部件等。

光學系統：包括了激光器、振鏡、場鏡、擴束鏡（光纖激光器內置擴束鏡）。根據不同的加工需求選擇的光學器件不同，如鈣鈦礦電池P1層的FTO通常選擇綠光激光器，觸摸屏銀獎薄膜通常選擇MOPA窄脈寬光纖激光器（通常打標機的激光器為普通調Q光纖激光器）；而場鏡、振鏡、擴束鏡則根據對應的激光器波長選擇，不同的波長價格不一樣，通常來說波長越短，其配件越貴。

機械系統：激光刻蝕機采用的是直線電機控制，包含了XY直線電機與Z軸電機三個電機控制，能夠有效保障工作過程中的重復精度、定位精度、蝕刻精度等，相比較伺服電機精度更高，成本也更高。并且，激光刻蝕機常常針對的是大幅面（300*300mm以上規格）、超大幅面（1000*1000mm以上規格）材料的加工，直線電機的幅面也就越大，價格也更高。

視覺系統：激光刻蝕機為了保證有效加工幅面，同時也是為了保證刻蝕精度、重復定位精度、重復工作精度，采用CCD相機定位，也就增加了硬件成本。

控制系統：控制軟件的功能方面強大，要求也更高，需要同時控制電器、電機、視覺、激光加工控制、激光光學器件，功能性強大，屬于定制軟件。

其他：包含了控制顯示設備、電器系統、外殼、機座等，激光刻蝕機采用了大理石平臺，能夠在直線電機1G的加速度下保障加工穩定性，提高加工精度。同時電氣控制也想比較更加復雜，工控機采用的規格也更高，外觀設計也更加人性化。

激光刻蝕機的價格是根據其結構硬件成本核算組合出來的，配件成本使用更好，整機價格越貴，但目前激光刻蝕機的國產化成都較高，整機的設備成本也相對控制下來，市場價格也就降低了許多，早些年一臺激光刻蝕機激光器、振鏡、透鏡、直線電機等均采用進口器件，一臺設備價格一百萬以上。現在，以紅外光纖激光刻蝕機為例，常規500*500mm幅面的市面價格大概是在25-30萬之間（2018年價格），可見國產化進程的重要作用。

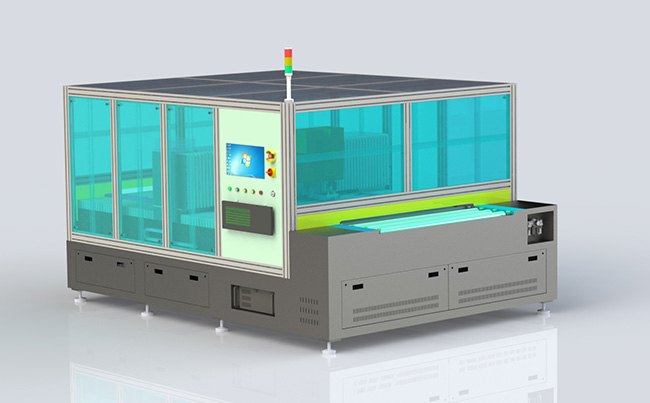

超大幅面激光刻蝕機

總而言之，激光刻蝕機的價格是根據光學配件、電機幅面大小、自動化需求而決定的，元祿光電可根據客戶的不同需求，定制專用機型，如3200*2400mm超大幅面激光刻蝕機、鈣鈦礦電池FTO、ITO、碳粉刻蝕設備等。
